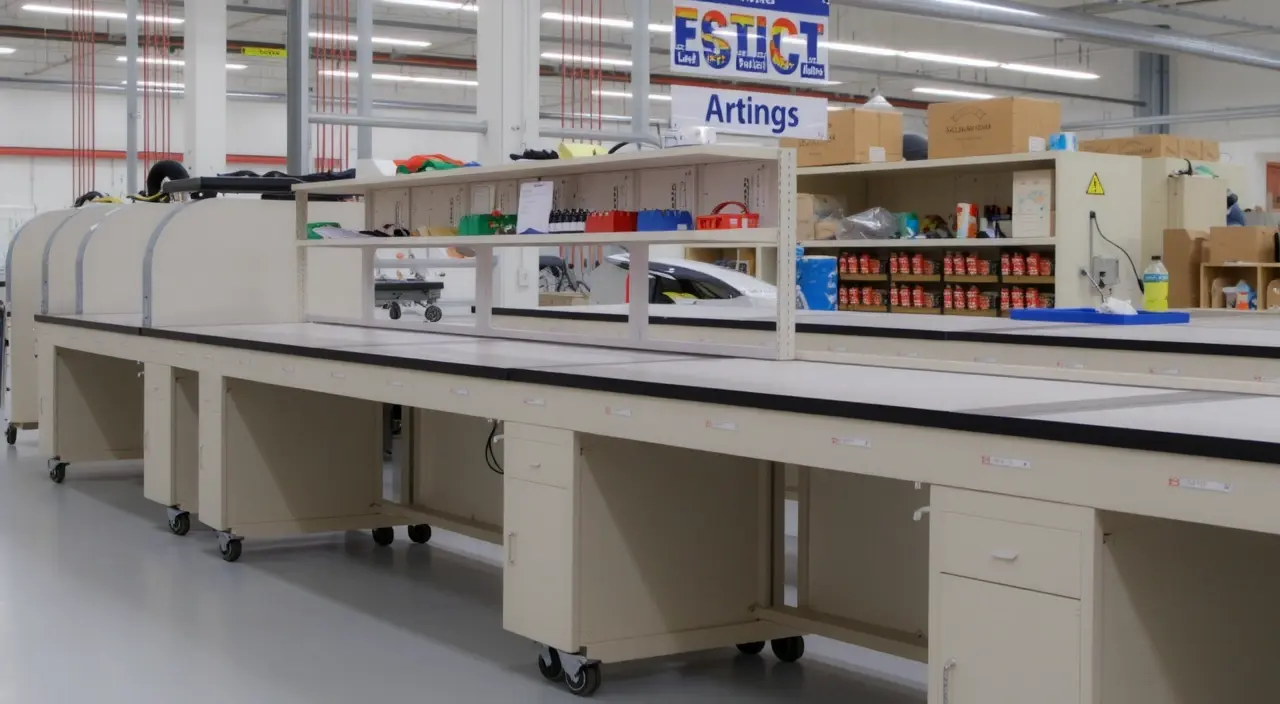

Назначение промышленной и антистатической мебели

Промышленная мебель выполняет несущие функции на производственных участках: столы, верстаки, стеллажи, тележки и посадочные места. Антистатическая мебель дополнительно обеспечивает контролируемый отвод электростатического заряда с поверхностей, оборудования и тела персонала. В зонах сборки электроники разряд напряжением 100–250 В способен вывести из строя микросхему, тогда как человек ощущает разряд только выше 2000–3000 В.

Изделия совмещают усиленную конструкцию с токопроводящим или рассеивающим покрытием. Это необходимо в сборочных цехах, лабораториях и на участках контроля, где статическое электричество влияет на сохранность компонентов и точность измерений. Подобрать такие изделия можно в каталоге ВКГ.

Отличия промышленной мебели от бытовой

Каркасы промышленных столов изготавливаются из стального профиля с толщиной стенки 1,5–2 мм и выдерживают распределённую нагрузку до 300–500 кг на столешницу. Бытовые аналоги обычно рассчитаны на вес ниже 50–80 кг. Покрытие в производственном исполнении — порошковая окраска или ламинат с защитным слоем, устойчивый к истиранию и растворителям. Промышленная мебель также предусматривает крепление перфорированных панелей, кронштейнов для инструмента и кабельных каналов.

Зачем контролировать электростатический заряд на рабочих местах

Заряд возникает при трении обуви о пол, движении одежды, перемещении пластиковых контейнеров. Напряжение на теле человека может достигать 35 000 В, на пластиковой таре — до 20 000 В. Для КМОП-микросхем повреждающий потенциал начинается со 100 В, поэтому все контактные поверхности в ESD-зоне должны рассеивать заряд.

Разряд проходит через элемент по случайному пути, вызывая локальный перегрев или пробой оксидного слоя. Дефект может проявиться не сразу, а через несколько месяцев эксплуатации, что затрудняет диагностику. Поэтому антистатическое оснащение рассматривается как обязательная часть системы защиты, а не как дополнительная опция.

Ключевые параметры антистатических поверхностей

Антистатические свойства оцениваются по нескольким измеряемым характеристикам, определяющим способность материала рассеивать заряд и отводить его в заземление.

Поверхностное и объёмное сопротивление

Поверхностное сопротивление измеряется между двумя электродами и выражается в омах. Для рассеивающих материалов допустимый диапазон — от 10^6 до 10^9 Ом. Материалы ниже 10^6 Ом считаются токопроводящими, выше 10^12 Ом — изолирующими. Объёмное сопротивление антистатических компаундов и ламинатов лежит в пределах 10^6–10^9 Ом·см.

Значения зависят от относительной влажности воздуха: при снижении влажности ниже 30 % сопротивление поверхностей возрастает, при повышении выше 70 % может появиться конденсат, влияющий на показания. После абразивной нагрузки сопротивление ламината увеличивается, поэтому требуется периодическая проверка.

Время стекания заряда и сопротивление заземления

Скорость нейтрализации заряда определяет практическую пригодность поверхности. По IEC 61340-5-1 время стекания заряда с 1000 В до 100 В должно быть менее 2 секунд. Измерение выполняется заряжающим электродом и электростатическим вольтметром.

Сопротивление заземления точки подключения обычно не превышает 1 МОм. Проверка проводится между заземляющей клеммой стола или стеллажа и шиной защитного заземления. Превышение предела указывает на ослабление контакта, коррозию клеммы или повреждение кабеля.

Основные группы антистатического оснащения

Базовый перечень ESD-зоны включает рабочие поверхности, стеллажи, посадочные места и контейнеры. Все элементы должны иметь нормируемое сопротивление и подключаться к общему контуру заземления.

Столы, верстаки и стеллажи для ESD-зон

Столешницы изготавливаются из ламината с рассеивающим покрытием, полимерного компаунда или нержавеющей стали с токопроводящим покрытием. Столешница соединяется с каркасом металлическими креплениями, а на боку предусмотрена заземляющая клемма. В некоторых конструкциях устанавливается разъём для браслета с резистором 1 МОм. Стеллажи для плат и компонентов оснащаются полками из токопроводящего полипропилена или стали с антистатическим покрытием. Полки соединяются между собой и с рамой, чтобы исключить изолированные участки. Допустимая нагрузка на полку — до 100–200 кг.

Кресла, подставки и контейнеры с отводом заряда

Антистатические кресла имеют сиденье и спинку с поверхностным сопротивлением 10^6–10^9 Ом и токопроводящие колёса. Цепь отвода проходит от сиденья через металлическую втулку к колёсам, что позволяет заряду стекать на антистатический пол. Подставки для ног, тележки и контейнеры выполняются из антистатических материалов; крышки и ложементы должны контактировать с корпусом, чтобы весь объём контейнера оставался в одном электрическом классе.

Нормативные требования и методы проверки

Соответствие антистатического оснащения устанавливается через проверку электрических параметров и оформление протокола. Основные требования заданы стандартами, описывающими предельные значения и методики испытаний.

Какие документы определяют класс защиты

Ключевые стандарты — IEC 61340-5-1 и ANSI/ESD S20.20. В России действует ГОСТ Р 53734.5.1-2021. Маркировка изделий с подтверждённым классом включает символ ESD — треугольник с рукой и перечеркнутой дугой, а также указание диапазона поверхностного сопротивления. Изолирующие материалы в ESD-зоне допускаются только при площади менее 100 см² и на безопасном расстоянии от чувствительных компонентов.

Как проводят периодический контроль параметров

Проверка выполняется мегомметром или специализированным измерителем сопротивления с электродами массой 2,27 кг, расположенными на расстоянии 25 мм. Напряжение измерения — 10 В для рассеивающих материалов, 100 В для токопроводящих. Периодичность — 6 месяцев при интенсивной эксплуатации и 12 месяцев для редко используемых элементов. Результаты фиксируются в протоколе: дата замера, тип прибора, измеренные значения и вывод о соответствии. Повреждение антистатического покрытия, царапины до изолирующего основания или отслоение ламината служат основанием для замены.
